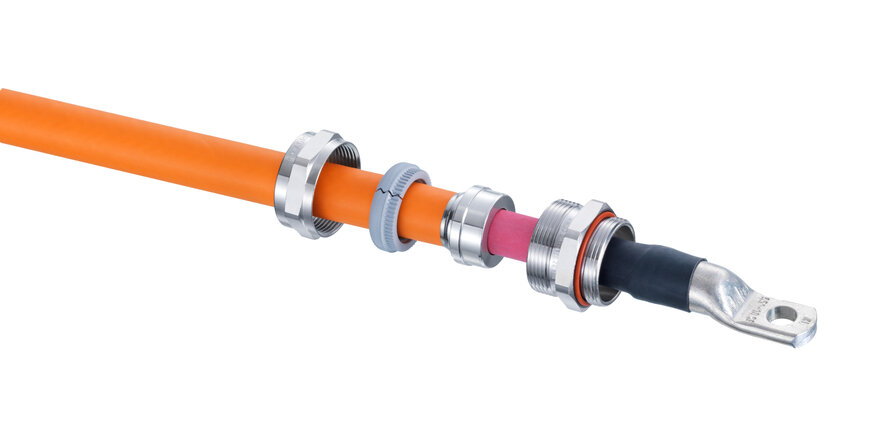

EMV-Kabelverschraubungen für Hochvolt-Elektrofahrzeuge
AGRO AG erweitert mit Evolution EMC sein Portfolio um geschirmte Kabelverschraubungen für Hochvoltverkabelungen in Elektro- und Hybridfahrzeugen.
www.kaiser-gp.com
Anforderungen in der Elektromobilität
In elektrisch oder hybrid angetriebenen Lastkraftwagen, Bau- und Agrarfahrzeugen sowie mobilen Maschinen müssen Hochvoltkabel zuverlässig gegen elektromagnetische Störeinflüsse (EMV) geschützt werden. Besonders kritisch sind hochfrequente Störungen im Bereich von DC/DC-Wandlern und AC-Umformern.
Mit dem System Evolution EMC bietet AGRO AG – Teil der KAISER GROUP – eine speziell für diese Anforderungen entwickelte EMV-Kabeldurchführung an. Die Lösung ist für Hochvoltkabel mit Kupfergeflechtschirm und Querschnitten von 16 mm² bis 120 mm² sowie für Mehrleiterkabel mit kleineren Querschnitten ausgelegt.
Technische Leistungsmerkmale
Die Kabelverschraubung erreicht im Frequenzbereich von 30 MHz bis 300 MHz Schirmdämpfungswerte von mindestens 86 dB und darüber hinaus. Damit wird eine wirksame Abschirmung gegen hochfrequente Störeinflüsse gewährleistet.
Die Schirmstromtragfähigkeit liegt – abhängig von der Gewindegröße – zwischen 115 A und 195 A. Dies ermöglicht eine sichere Stromaufnahme und -ableitung ohne Überhitzungsrisiko. Die Verschraubungen bestehen aus bleifreiem Messing und sind für einen erweiterten Temperaturbereich von –40 °C bis +140 °C zugelassen.
Sie erfüllen die Schutzarten IP68 (bis 5 bar) sowie IP6K9K und sind in den Gewindegrößen M20 bis M32 mit kurzen oder langen Anschlussgewinden erhältlich.
Montage und Prozesssicherheit
Die Montage erfolgt durch Einführen des Kabelschuhs, Einrasten der Kontakthülse, Einschieben des Dichteinsatzes und Anziehen der Druckmutter. Die axial wirkende, von AGRO zum Patent angemeldete Crimp-Technologie ermöglicht eine prozesssichere Schirmkontaktierung.
Ein Vorteil für die Fertigung liegt in der taktunabhängigen Vorkonfektionierung von Kabelbäumen. Dies vereinfacht Produktionsabläufe und reduziert Kosten.
Zubehör und Integration
Ergänzend bietet AGRO Staubschutzkappen, Verschlussschrauben sowie EMV-Gegenmuttern für die Montage an dünnen oder lackierten Blechen an. Damit ist das System auf unterschiedliche Einbausituationen in Fahrzeugen und mobilen Maschinen ausgelegt.
Mit Evolution EMC adressiert AGRO steigende Anforderungen an EMV-Schutz, Stromtragfähigkeit und thermische Belastbarkeit in der Hochvoltverkabelung moderner Elektrofahrzeuge.
