Mehrphasen-Boost-Controller für Automotive-Lichtsysteme
Diodes Incorporated stellt mit dem AL8859Q einen hocheffizienten SPI-Boost-Controller für moderne Kfz-Scheinwerfersysteme vor.
www.diodes.com
Mit dem AL8859Q erweitert Diodes Incorporated sein Portfolio um einen mehrphasigen Boost-Controller, der speziell für Scheinwerfersteuergeräte entwickelt wurde.
Das Bauteil fungiert als Konstantspannungs-Vorstufe für adaptive Frontlichtsysteme und unterstützt eine Vielzahl von Beleuchtungsfunktionen innerhalb eines integrierten Moduls, darunter:
- Fern- und Abblendlicht
- Tagfahrlicht (DRL)
- Blinker
- Nebelscheinwerfer
- Kurvenlicht
Darüber hinaus eignet sich der Controller auch für allgemeine Automotive-Stromversorgungssysteme.
Hohe Effizienz und breiter Spannungsbereich
Der AL8859Q basiert auf einer mehrphasigen Boost-Architektur im Strommodus und unterstützt einen Eingangsspannungsbereich von 4,5 V bis 60 V. Damit ist der Einsatz in verschiedenen Bordnetzen möglich:
Hohe Effizienz und breiter Spannungsbereich
Der AL8859Q basiert auf einer mehrphasigen Boost-Architektur im Strommodus und unterstützt einen Eingangsspannungsbereich von 4,5 V bis 60 V. Damit ist der Einsatz in verschiedenen Bordnetzen möglich:
- 5 V
- 12 V
- 24 V
- 48 V
Ein einzelnes Bauteil deckt zwei Phasen ab, während sich durch Synchronisation mehrere Controller zu drei- oder vierphasigen Systemen kombinieren lassen. Dadurch können Leistungsbereiche von 100 W bis 400 W realisiert werden.
Mit einem Wirkungsgrad von etwa 95 % sorgt das System für eine gleichmäßige Wärmeverteilung, geringen Ripple-Strom und eine reduzierte Belastung externer Komponenten.
Flexible Steuerung und hohe Systemsicherheit
Die integrierte SPI-Schnittstelle ermöglicht eine präzise Steuerung wichtiger Parameter wie Ausgangsspannung, Schaltfrequenz und Stromgrenzen per Software. Dies erlaubt die Nutzung einer einheitlichen Hardwareplattform für unterschiedliche Fahrzeuganwendungen.
Zusätzlich bietet der Controller:
Mit einem Wirkungsgrad von etwa 95 % sorgt das System für eine gleichmäßige Wärmeverteilung, geringen Ripple-Strom und eine reduzierte Belastung externer Komponenten.
Flexible Steuerung und hohe Systemsicherheit
Die integrierte SPI-Schnittstelle ermöglicht eine präzise Steuerung wichtiger Parameter wie Ausgangsspannung, Schaltfrequenz und Stromgrenzen per Software. Dies erlaubt die Nutzung einer einheitlichen Hardwareplattform für unterschiedliche Fahrzeuganwendungen.
Zusätzlich bietet der Controller:
- integrierten OTP-Speicher für Produktionskonfiguration
- Standalone-Betrieb ohne permanente MCU-Abhängigkeit
- umfassende Diagnosefunktionen
- Schutzmechanismen gegen Übertemperatur, Über-/Unterspannung und Überstrom
Diese Funktionen unterstützen die Einhaltung moderner Anforderungen an funktionale Sicherheit.
Optimierte EMV und kompaktes Design
Durch Spread-Spectrum-Frequenzmodulation erleichtert der Controller die Einhaltung der **CISPR 25 Klasse-5-EMV-Grenzwerte. Dies reduziert den Bedarf an externen Filtern und senkt die Systemkosten.
Eine hohe Spannungsgenauigkeit von ±0,5 % bei 50 V sorgt für eine stabile Versorgung nachgelagerter LED-Treiber und verbessert die Lichtqualität sowie die Zuverlässigkeit.

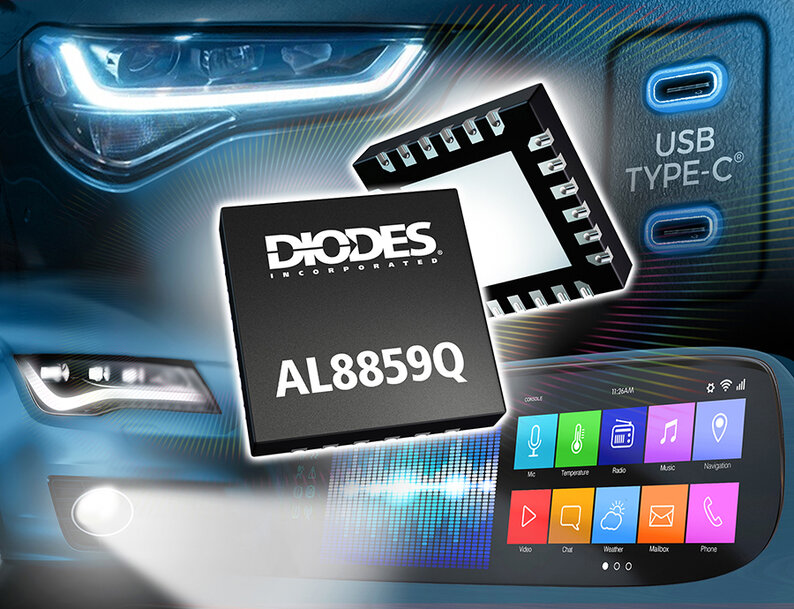

Das Bauteil ist in einem kompakten V-QFN4040-24/SWP-Gehäuse (4 × 4 mm) mit benetzbaren Flanken untergebracht, das eine einfache automatische optische Inspektion und eine hohe Lötzuverlässigkeit ermöglicht.
Bearbeitet von dem Industriejournalisten Lekshman Ramdas, mit Unterstützung von KI.
www.diodes.com
Optimierte EMV und kompaktes Design
Durch Spread-Spectrum-Frequenzmodulation erleichtert der Controller die Einhaltung der **CISPR 25 Klasse-5-EMV-Grenzwerte. Dies reduziert den Bedarf an externen Filtern und senkt die Systemkosten.
Eine hohe Spannungsgenauigkeit von ±0,5 % bei 50 V sorgt für eine stabile Versorgung nachgelagerter LED-Treiber und verbessert die Lichtqualität sowie die Zuverlässigkeit.
Das Bauteil ist in einem kompakten V-QFN4040-24/SWP-Gehäuse (4 × 4 mm) mit benetzbaren Flanken untergebracht, das eine einfache automatische optische Inspektion und eine hohe Lötzuverlässigkeit ermöglicht.
Bearbeitet von dem Industriejournalisten Lekshman Ramdas, mit Unterstützung von KI.
