Automotive-konformer LED-Treiber von Diodes Incorporated vereinfacht Design der Heckbeleuchtung

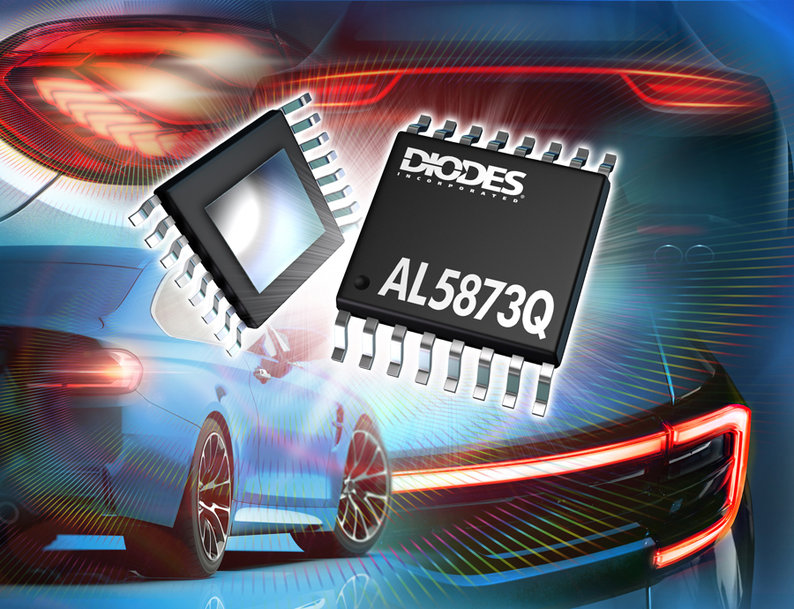

Diodes Incorporated (Nasdaq: DIOD) erweitert sein Angebot an Bauelementen für die Außenbeleuchtung von Fahrzeugen um den linearen 3-Kanal-LED-Treiber AL5873Q, der auf ein einfacheres Design von Heckleuchten abzielt.
Der Automotive-konforme Baustein (AEC-Q100 Grade 1) ist für eine Umgebungstemperatur von 125 °C ausgelegt und erfüllt die Anforderungen an Fahrzeugdesigns der nächsten Generation. Er sorgt für Strom-, Platz- und Kosteneinsparungen. Jeder der Kanäle des AL5873Q kann bis zu 250 mA treiben und wird über zwei Referenzwiderstände eingestellt, die mit den Pins REF1 und REF2 des Treiber-ICs verbunden sind. Die Unterstützung von zwei verschiedenen LED-Stromstärken ermöglicht schlankere Beleuchtungssysteme – da dieselben LEDs in Heckleuchten für das Rück- und Bremslicht verwendet werden können. Dies senkt die Kosten für die Stücklisten (BOM) erheblich.
Der AL5873Q verfügt über eine analoge und Master-PWM-Dimmfunktion, die eine maximale PWM-Frequenz von 1 kHz unterstützt. Diese Funktion verbessert die Stromgenauigkeit bei der Ansteuerung der LEDs mit niedrigen Strömen. Der Strom auf jedem Kanal wird innerhalb einer Toleranz von ±4% geregelt, was eine bessere Kanal-zu-Kanal-Anpassung in den Heckleuchten ermöglicht. Um Strom zu sparen, geht der AL5873Q in den Standby-Modus über, wenn kein PWM-Signal erkannt wird.
Der AL5873Q verfügt auch über integrierte Schutzfunktionen mit einem bidirektionalen (Eingangs-/Ausgang-)Fehler-Pin, der alle Fehler meldet und es ermöglicht, die Fehler-Pins von bis zu vier Bausteinen miteinander zu verbinden. Damit werden alle erkannten Fehler gemeinsam gemeldet. Als Teil der Schutzfunktionen reduziert eine interne Sperrschichttemperatur-Überwachung den LED-Strom, wenn die definierte Temperaturschwelle überschritten wird. Zusätzlich zu diesem Thermal-Foldback sind auch eine thermische Abschaltung, Schutz gegen offene und kurzgeschlossene LED-Stränge sowie eine Abschaltung bei Unterspannung am Eingang (UVLO) integriert.
Der AL5873Q wird im kompakten 16-Pin-TSSOP-Gehäuse ausgeliefert, unterstützt PPAP-Dokumentation und wird in IATF-16949-zertifizierten Einrichtungen gefertigt. Der Stückpreis beträgt 0,50 US-$ (ab 10.000 Stück).
www.diodes.com
