Alps Alpine beginnt Massenproduktion von hochpräzisen magnetischen Winkelsensoren für Automobilmotoren

Alps Alpine erweitert sein Produktportfolio um zwei neue Magnetsensoren, welche die fortschreitende Elektrifizierung von Fahrzeugen unterstützen.

Alps Alpine beginnt Massenproduktion von hochpräzisen magnetischen Winkelsensoren für Automobilmotoren

HGARPS001A.

Die AEC-Q100-qualifizierten Winkelsensoren haben kompakte Abmessungen von 5,0 x 6,4 x 1,1 mm (HGARPS001A) bzw. 3,0 x 4,9 x 1,1 mm (HGARPS011A) und decken einen großen Magnetfeldbereich von 10 bis 120 mT ab. Sie sind für Versorgungsspannungen von 3,0 V – 5,5 V (typ. 5 V) ausgelegt. Der Signalausgang ist mit 2825 mVss single-ended spezifiziert. Mit den neuen Magnetsensoren baut das Unternehmen auf seiner Erfolgsbilanz auf dem Automobilmarkt in den Bereichen Lenkwinkelerkennung und elektronische Schaltvorrichtungen auf.

Da die Welt auf Fahrassistenz und autonome Fahrzeuge zusteuert, fordern automobile Antriebssysteme zunehmend Redundanzkonzepte. Früher war die Verwendung mehrerer Sensoren der typische Weg zur Realisierung von Redundanz und damit zur Gewährleistung, dass die Systeme auch im Falle eines Fehlers sicher funktionieren. In den letzten Jahren haben kleinere Systeme jedoch dazu geführt, dass immer weniger Teile zum Einsatz kommen. Daher stieg die Nachfrage nach Winkelsensoren, die mit Hilfe von zwei Ausgangssignalen Redundanz ermöglichen.

Die neuen magnetischen Sensoren von Alps Alpine verfügen über einen eingebauten Verstärker, der kleinere Baugrößen gestattet und mit einem Single-Ended-Ausgang mit 3 Vss die Voraussetzungen für Redundanzdesigns erfüllt. Das Dual-Die1-Modell entspricht den Anforderungen für ein vollständig redundantes Design und kann als Einzelprodukt geliefert werden. Die Magnetsensoren sind für den Einsatz in Automobilmotoren vorgesehen. Mit ihnen lassen sich resistente Bedingungen gegen äußere magnetische Störungen schaffen. Das ist darauf zurückzuführen, dass sie in Hochtemperaturumgebungen bis zu 150°C gut funktionieren und durch Anwendung der Dünnschichttechnologie von Alps Alpine eine starke Magnetfeldresistenz von 120 mT erreichen.

Die Magnetsensoren werden in Massenproduktion hergestellt und sollen in Automobilmotoren zum Einsatz kommen. Im Jahr 2030 werden voraussichtlich 15 Millionen Stück verkauft werden.
Alps Alpine forciert auch die Entwicklung kleinerer, kostengünstiger magnetischer Sensoren, die gegen äußere magnetische Störungen resistent sind.

Alps Alpine entwickelt und produziert Sensoren für eine breite Palette von Anwendungen in Konsumgütern wie Smartphones bis hin zur Automobilelektronik. In dem Bestreben, durch seine Tätigkeit einen Beitrag zur Gesellschaft zu leisten, wird Alps Alpine weiterhin Produkte entwickeln, die den Bedürfnissen der Kunden und des Marktes am besten entsprechen.

Produktfotos

Alps Alpine beginnt Massenproduktion von hochpräzisen magnetischen Winkelsensoren für Automobilmotoren
HGARPS011A.

Produktmerkmale
HGARPS001A (Dual-Die1)

  • Hohe Ausgangsspannung durch eingebauten Verstärker (3 Vss single-ended @VDD = 5 V)
  • Vier analoge Ausgangssignale (+sin, +cos, -sin, -cos) × 2 Schaltungen
  • Betriebstemperaturbereich für den Einsatz im Automobilbereich: -40°C bis +150°C
  • Erfüllt den AEC-Q100-Standard für Zuverlässigkeit im Automobilbereich

HGARPS011A (Single-Die)

  • Hohe Ausgangsspannung mit zweifachem Signalausgang und eingebautem Verstärker (3 Vss single-ended @VDD = 5 V)
  • Vier analoge Ausgangssignale (+sin, +cos, -sin, -cos)
  • Betriebstemperaturbereich für den Einsatz im Automobilbereich: -40°C bis +150°C
  • Erfüllt den AEC-Q100-Standard für Zuverlässigkeit im Automobilbereich

Wichtigste Anwendungen

  • Motoren für elektrische Servolenkungen
  • Hauptmotoren

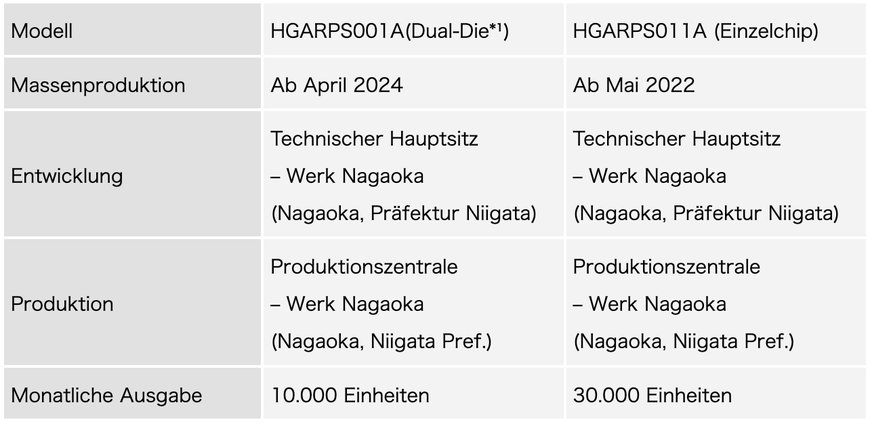

Zeitplan

Alps Alpine beginnt Massenproduktion von hochpräzisen magnetischen Winkelsensoren für Automobilmotoren

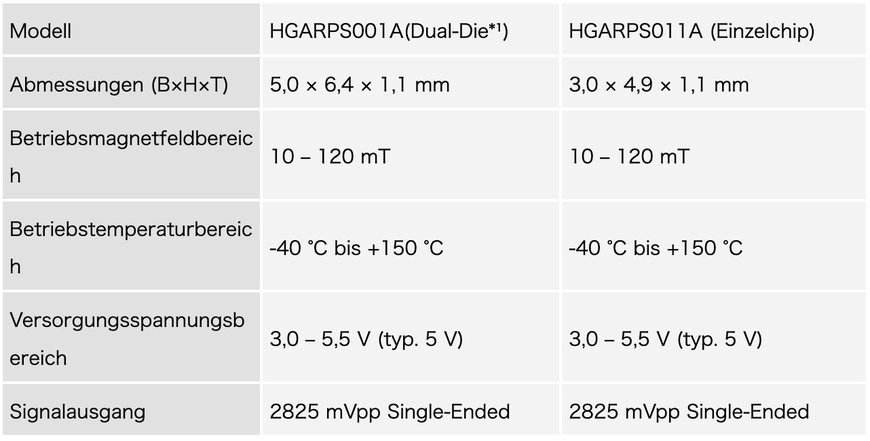

Spezifikationen

Alps Alpine beginnt Massenproduktion von hochpräzisen magnetischen Winkelsensoren für Automobilmotoren

Weitere Informationen über dieses Produkt: https://tech.alpsalpine.com/e/products/category/sensor/sub/01/series/hgar/

Dual-Die: Bezieht sich auf die Verwendung von zwei Sensorchips in einem Halbleitergehäuse. Ein Single-Die-Gehäuse enthält nur einen Sensorchip.

www.alpsalpine.com
