Intelligenter High-Side-Schalter von Diodes Incorporated garantiert hohe Zuverlässigkeit von Automotive-Systemen

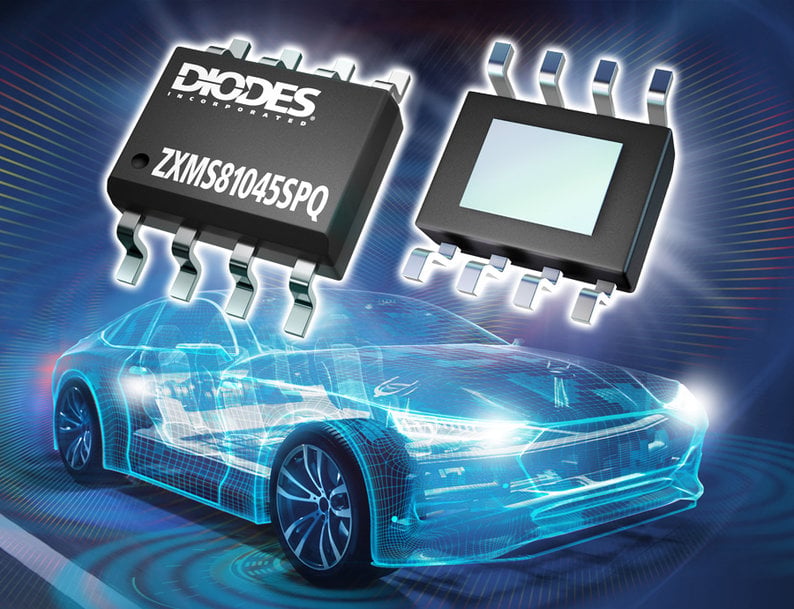

Diodes Incorporated (Diodes) stellt den ZXMS81045SPQ vor, seinen ersten geschützten, Automotive-konformen High-Side IntelliFET.

Der Baustein liefert hohe Leistung bei geringem Platzbedarf und bietet gleichzeitig Schutz- und Diagnosefunktionen. Er eignet sich zum Ansteuern von 12-V-Lasten im Automotive-Bereich, z. B. für LEDs, Glühbirnen, Aktuatoren und Motoren in Karosseriesteuerungs- und Beleuchtungssystemen.

Der ZXMS81045SPQ verfügt über einen n-Kanal-FET mit 41 V Nennspannung und einer integrierten Schaltung, die Schutz vor Kurzschlüssen bietet, Einschaltströme managed und vor Überspannungen einschließlich Load Dump schützt. Darüber hinaus verfügt der Baustein über einen Übertemperaturschutz mit automatischem Neustart sowie Schutz gegen elektrostatische Entladung (ESD). Auch der Schutz bei Verlust von GND und Verpolung lässt sich mit Hilfe einiger weniger externer Bauelemente realisieren.

Ein spezieller Strommess-/IS-Pin ermöglicht eine präzise analoge Stromüberwachung des Ausgangs und eine Fehleranzeige für Kurzschluss gegen Batterie, Kurzschluss gegen Masse und Erkennung offener Last.

Der ZXMS81045SPQ bietet eine effiziente, zuverlässige und platzsparende Alternative für Relais, Sicherungen und diskrete Schaltungen. Er ist auch ein form-, pass- und funktionsgerechtes Pendant für vorhandene Leistungsschalter, wenn Kunden eine verbesserte Lösung benötigen.

Der ZXMS81045SPQ ist AEC-Q100-qualifiziert, PPAP-fähig und wird in IATF-16949-zertifizierten Einrichtungen gefertigt. Er wird im SO-8EP-Gehäuse ausgeliefert und kostet je 0,95 US-$ (ab 2500 Stück).

www.diodes.com
