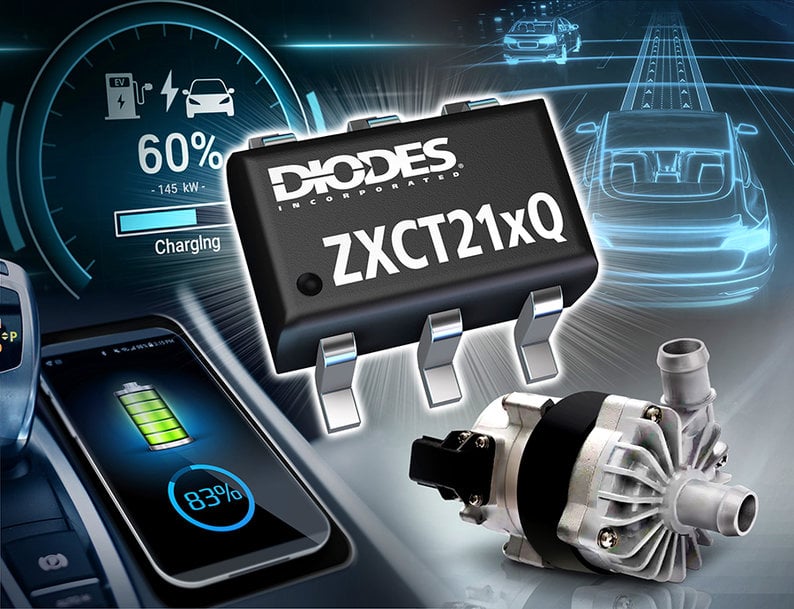

Automotive-konforme Strom-Shunt-Monitore von Diodes Incorporated ermöglichen hochpräzise Spannungsmessung in Elektrofahrzeugen

Diodes Incorporated (Diodes) (Nasdaq: DIOD) stellt mit der Serie ZXCT21xQ hochpräzise Strom-Shunt-Monitore vor, die für die Messung kleiner Shunt Differenzspannungen über einen weiten Gleichtaktspannungsbereich in Elektrofahrzeugen (EVs) entwickelt wurden.

Zu den Automotive-Anwendungen für diese einstufigen Messverstärker gehören die Strommessung von Last-/Schienenströmen in Steuerungen für bürstenlose Gleichstrommotoren (BLDC), E-Kompressoren, Hochleistungs-DC/DC-Wandlern, On-Board-Ladegeräten (OBC), Batteriemanagementsystemen (BMS), ADAS-Stromversorgungen und Ladegeräten für Smartphones.

Die niedrige Offset-Spannung (±30 μV) und der Verstärkungsfehler (±0,5 und ±0,8%) des Zero-Drift-Kerns (typ. ±100 nV/°C) dieser Bauelemente ermöglichen die Strommessung über den Shunt mit maximalen Spannungsabfällen von nur 10 mV (Full scale range). Dies ermöglicht kleine Messwiderstände für die präzise Überwachung großer Ströme und verringert Leistungsverluste während der Messung. Darüber hinaus trägt auch die geringe Ruhestromaufnahme von maximal 100 μA zu einem geringeren Stromverbrauch bei.

Die Strommonitore verfügen über einen Gleichtakt-Messspannungsbereich von 0 bis 26 V (unabhängig von der Versorgungsspannung) und ermöglichen präzise High- als auch Low-Side-Strommessungen, während ihr REF-Pin eine bidirektionale Stromflussmessung ermöglicht. Die ZXCT21xQ-Reihe verfügt über sechs Spannungsverstärkungsoptionen (50, 75, 100, 200, 500 und 1000 V/V), die jeweils eine eigene Bestellnummer mit drei Genauigkeitsvarianten haben.

Alle Bausteine der Serie ZXCT21xQ sind nach AEC-Q100 Grade 1 qualifiziert, werden in IATF-16949-zertifizierten Einrichtungen hergestellt und unterstützen PPAP-Dokumentation. Sie arbeiten im Temperaturbereich von -40 bis +125 °C und werden im SOT363-Gehäuse ausgeliefert. Die Strom-Shunt-Monitore der Reihe ZXCT21xQ sind ab 1000 Stück zum Preis von je 0,321 bis 0,451 US-$ erhältlich.

www.diodes.com
