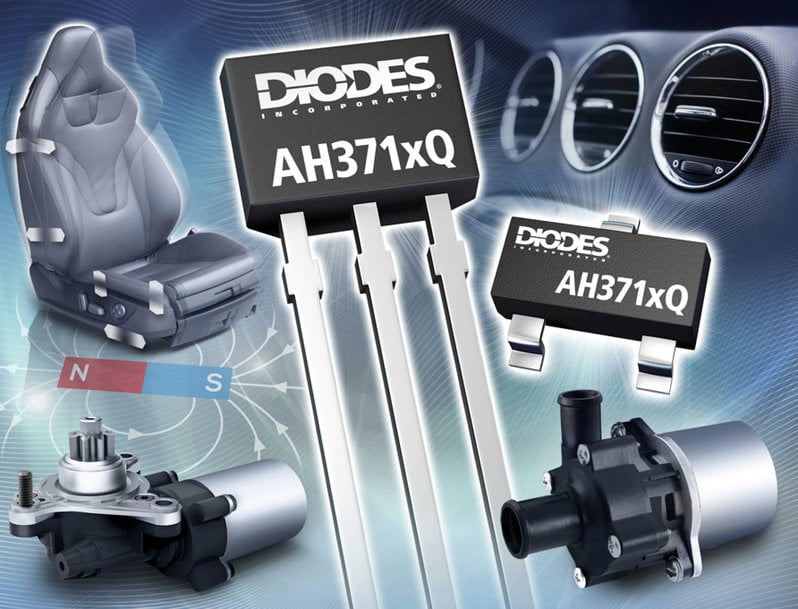

Automotive-konforme, High-Voltage-Hall-Effekt-Latches von Diodes Incorporated sind widerstandsfähiger gegen mechanische Belastungen

Diodes Incorporated stellt die AH371xQ-Serie von Hochspannungs-Hall-Effekt-Verriegelungen vor, die für den Automobileinsatz konzipiert sind und sich zur Steuerung von bürstenlosen Gleichstrommotoren, Betätigungsventilen, Encodern und Positionserfassung eignen.

Die Serie unterstützt damit Komfort- und Motorsteuerungsanwendungen im Fahrzeug, u. a. für Fensterheber und Schiebedächer, Mechanismen zum Öffnen/Schließen von Heckklappen, Motoren zur Sitzverstellung, Kühllüfter, Wasser-/Ölpumpen sowie Drehzahlmessung.

Die Hall-Effekt-Latches bieten einen Betriebsspannungsbereich von 3 bis 27 V mit 40 V Lastabwurf-/Load-Dump-Schutz. Dadurch sind sie vielseitig einsetzbar und eignen sich für zahlreiche Automotive-Systeme. Die Bausteine verfügen über ein Chopper-stabilisiertes Design, das die Auswirkungen thermischer Schwankungen abschwächt und eine verbesserte Streufeldimmunität bietet. Ihre Einschaltzeit beträgt 13 µs.

Für den Bereich von 25 bis 140 Gauss stehen sechs Empfindlichkeitsstufen mit engen Betriebsfenstern und niedrigen Temperaturkoeffizienten für Schaltpunkte zur Auswahl. Diese Optionen geben Spielraum für unterschiedliche magnetische Betriebs- (BOP) und Freigabezeiten (BRP). So lässt sich die beste Lösung in Bezug auf den Schaltabstand und die verwendeten Magnete finden. Open-Drain-Ausgänge bieten eine größere Flexibilität bei externen Pull-up-Spannungen, die höher oder niedriger als die Versorgungsspannung sind.

Die Latches der Serie AH371xQ haben eine ESD-Schutzklasse von 8 kV HBM (Human Body Model). Zu den integrierten Schutzfunktionen zählen eine Sperrdiode, Überstromschutz und eine Überspannungsklemme.

Die neuen Automotive-konformen Hall-Effekt-Latches der Serie AH371xQ von Diodes sind nach AEC-Q100 (Grade 0) qualifiziert, werden in IATF-16949-zertifizierten Einrichtungen gefertigt und unterstützen PPAP-Dokumentation. Sie sind in den Gehäusen SOT23 (Typ S), SC59 und SIP-3 (Großgebinde) erhältlich; der AH3712Q auch im U-DFN2020-6 (SWP). Ab 1000 Stück beträgt der Preis je 0,32 US-$. Die Baureihe und das gesamte Angebot an Hall-Effekt-Sensoren sind in der Bauteilauswahl für Hall-Effekt-Sensoren enthalten.

www.diodes.com
