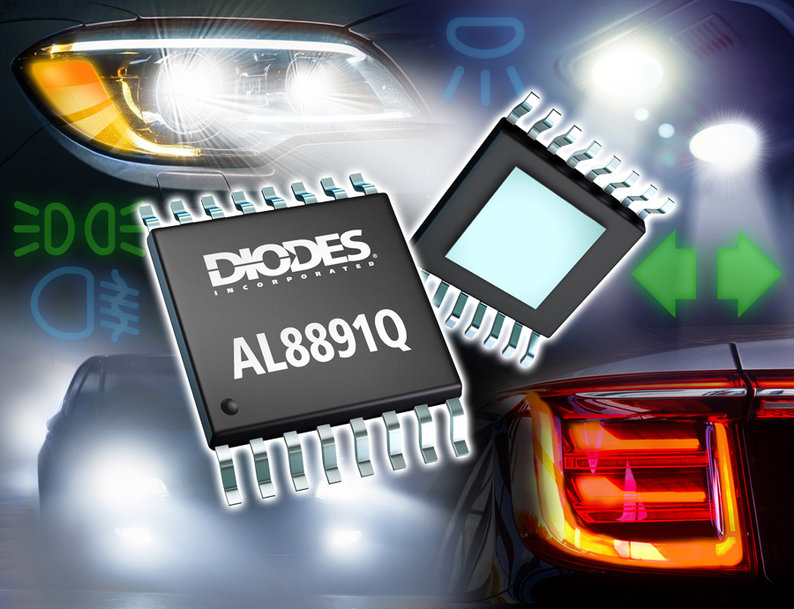

Fahrzeugtauglicher synchroner 65V/2A-Buck-LED-Treiber von Diodes Incorporated für Beleuchtungsanwendungen mit umfangreichem Schutz und Fehlerberichterstattung
Diodes Incorporated erweitert sein Angebot fahrzeugtauglicher* LED-Treiber um den AL8891Q. Der synchrone Buck-LED-Treiber mit High-Side-Strommessung stellt bis zu 2 A über einen breiten Eingangsspannungsbereich von 4,5 bis 65 V bereit.
www.diodes.com
Er unterstützt einen Tastgrad von bis zu 95% und ermöglicht so die Ansteuerung längerer LED-Ketten. Der Treiber bietet eine flexible, hocheffiziente Lösung für Beleuchtungsanwendungen in Fahrzeugen, einschließlich Tagfahrlicht, Nebelscheinwerfer, Blinker, Bremslicht und Innenbeleuchtung.
Durch COT-Steuerung (Constant-on-Time) erreicht der AL8891Q eine einfache Regelkreiskompensation und zyklusgenaue Strombegrenzung mit schneller Einschwingzeit, ohne dass ein externer Kompensationskondensator erforderlich ist. Die Schaltfrequenz des Treibers ist von 200 kHz bis 2,5 MHz einstellbar, was die Effizienz erhöht oder eine kleinere Induktivität und einen kompakteren Formfaktor ermöglicht. Spread-Spectrum-Frequenzmodulation verbessert das EMI-Verhalten, um die strenge CISPR-25-Klasse-5-Norm einzuhalten.
Der AL8891Q verfügt über zwei unabhängige Pins – PWM und analoges Dimmen – für verbesserte Funktion. PWM-Dimmen von 0,1 bis 2 kHz eignet sich für hochauflösendes Dimmen; analoges Dimmen reicht von 0,15 bis 2 V. Der Treiber verfügt über eine interne Soft-Start-Funktion, die den Induktor- und Schaltstrom allmählich erhöht, um mögliche Überspannungen/-ströme am Ausgang zu minimieren.
Das Treiber bietet auch Schutzfunktionen mit Fehlerberichterstattung, darunter thermische Abschaltung mit automatischem Neustart, Eingangs- und Konstantstrom-Unterspannungsabschaltung (UVLO), zyklusweise Strombegrenzung und LED-Leerlauf-/Kurzschlussschutz, um die Robustheit des Systems zu erhöhen.
Der AL8891Q ist im thermisch optimierten TSSOP-16EP-Gehäuse mit einem Betriebstemperaturbereich von -40 bis +125 °C zum Preis von je 0,78 US-$ (ab 1000 Stück) erhältlich. Eine standardkonforme Version, der AL8891, ist ebenfalls erhältlich und für industrielle und kommerzielle Anwendungen vorgesehen.
www.diodes.com
